GSJ系列管路视镜

马上咨询

详情

用途：
GSJ系列管路视镜，是用于石化、医药等工业部门中，直接观察管路中流体工作状态的装置。

制造标准及材质：

型号	通用图号	公称压力（MPa）	材质	材质代号	型号	通用图号	公称压力（MPa）	材质	材质代号
GSJ-1	HGS07-126-127	0.25 0.6	碳钢	I	GSJ-3	HGS07-126-127	0.25 0.6	碳钢	I
GSJ-2	HGS07-101 -102 HGS07-103 -104	0.25 0.6 0.25 0.6	碳钢不锈钢（铬镍钛）	I II	GSJ-4	HGS07-115-116 -117-118 HGS07-119-120 -121-122	0.25 0.6 0.25 0.6	碳钢不锈钢（铬镍钛）	I I V
	HGS07-103a -104a HGS07-107	0.25 0.6 0.25	不锈钢（铬镍钼钛）铝	II III	GSJ-4	HGS07-123-124 HGS07-125	0.25 0.1	硬聚氯乙烯耐酸酚醛塑料	VI
	HGS07-109	0.25	硬聚氯乙烯	V	GSJ-5	HGS07-108	0.6	铸铁	IV
	HGS07-119	0.1	耐酸酚醛塑料	VI		HGS07-128	0.6	碳钢
	HGS07-111 -112 HGS07-113 -114	0.25 0.6 0.25 0.6	钢制衬铅钢制衬胶	VII VIII	GSJ-6	HGS07-129	0.6	（丝扣连接）（法兰连接）	I

主要技术参数：

型号	结构形式	介质温度℃	工作压力（MPa）	公称直径mm	材质表示方法
SGJ-1	玻璃管式	≤200	0.25~2.5	15~200	I碳钢 II不锈钢 III铝 IV铸铁 V聚氯乙烯 VI衬里
SGJ-2	直通式
SGJ-3	直通异径式
SGJ-4	三通式
SGJ-5	铸铁直通式
SGJ-6	摆板式

结构及外形尺寸：

PN=0.25MPa
型号标记	公称直径DN	外形尺寸		玻璃板		重量（kg）	通用图号
型号标记	公称直径DN	H	L	直径	厚度	重量（kg）	通用图号

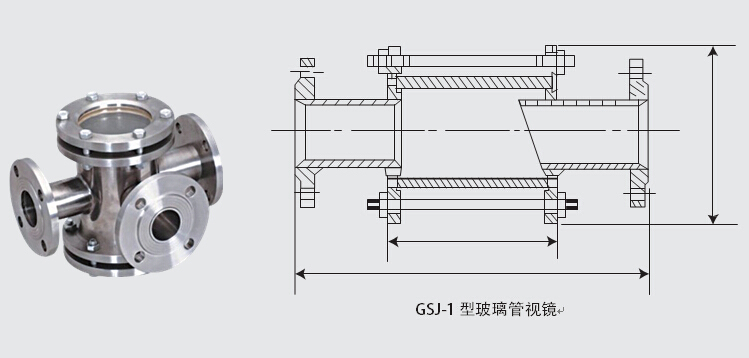

GSJ-1-20-0.25	20	360	140	62	6	7.8	HGS07-126-01-1~8
GSJ-1-30-0.25	30	360	170	90	7	10.6	HGS07-126-02-1~8
GSJ-1-40-0.25	40	360	170	90	7	11.7	HGS07-126-03-1~8
GSJ-1-50-0.25	50	360	170	90	7	12.4	HGS07-126-04-1~8
GSJ-1-60-0.25	60	360	195	116	8	17.2	HGS07-126-05-1~8
GSJ-1-70-0.25	70	360	230	144	9	21.3	HGS07-126-06-1~8
GSJ-1-80-0.25	80	360	230	144	9	24.2	HGS07-126-07-1~8

PN=0.25MPa
型号标记	公称直径DN	外形尺寸		玻璃板		重量（kg）	通用图号
型号标记	公称直径DN	H	L	直径	厚度	重量（kg）	通用图号

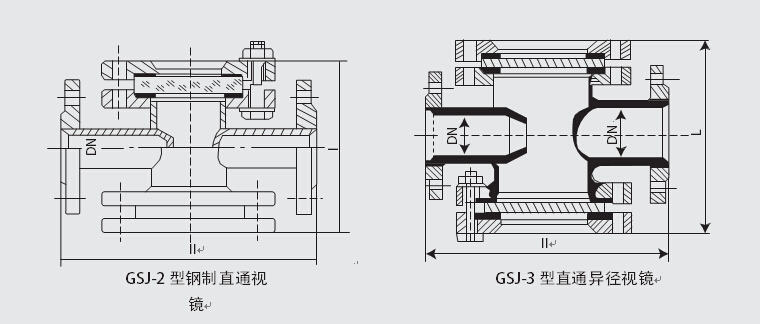

GSJ-2-15-0.25	15	200	181	65	10	7.0	HGS07-101-01-1~7
GSJ-2-20-0.25	20	200	181	65	10	7.6	HGS07-101-02-1~7
GSJ-2-25-0.25	25	200	181	65	10	8.0	HGS07-101-03-1~7
GSJ-2-32-0.25	32	260	226	95	15	16.4	HGS07-101-04-1~7
GSJ-2-40-0.25	40	260	226	95	15	17.0	HGS07-101-05-1~7
GSJ-2-50-0.25	50	320	226	140	20	25	HGS07-101-06-1~7
GSJ-2-65-0.25	65	320	226	140	20	27.4	HGS07-101-07-1~7
GSJ-2-80-0.25	80	360	300	165	20	34.4	HGS07-101-08-1~7
GSJ-2-100-0.25	100	360	300	165	20	36.5	HGS07-101-09-1~7
GSJ-2-125-0.25	125	440	356	165	20	43	HGS07-101-10-1~7
GSJ-2-130-0.25	150	440	356	165	20	46	HGS07-101-11-1~7

PN=0.25MPa
型号标记	公称直径DN	外形尺寸		玻璃板		重量（kg）	通用图号
型号标记	公称直径DN	H	L	直径	厚度	重量（kg）	通用图号
GSJ-3-25-0.25	25	260	226	95	15	14.3	HGS07-105-01-1~7
GSJ-3-40-0.25	40	320	266	140	20	22.9	HGS07-105-02-1~7
GSJ-3-50-0.25	50	3200	266	140	20	24.5	HGS07-105-03-1~7
GSJ-3-65-0.25	65	360	300	165	0	31.3	HGS07-105-04-1~7
GSJ-3-80-0.25	80	360	300	165	20	32.8	HGS07-105-05-1~7

PN=0.6MPa
型号标记	外形尺寸		玻璃板		重量（kg）	通用图号
型号标记	H	L	直径	厚度	重量（kg）	通用图号
GSJ-1-20-0.6	360	165	93	10	8.7	HGS07-127-01-1~8
GSJ-1-30-0.6	360	175	98	10	10	HGS07-127-02-1~8
GSJ-1-20-0.6	360	178	106	12	11.4	HGS07-127-03-1~8
GSJ-1-20-0.6	360	190	118	12	13.3	HGS07-127-04-1~8
GSJ-1-20-0.6	360	195	1232	15	18	HGS07-127-05-1~8
GSJ-1-20-0.6	360	220	129	15	21.9	HGS07-127-06-1~8
GSJ-1-20-0.6	360	235	155	15	25.2	HGS07-127-07-1~8
GSJ-1-20-0.6	200	189	65	10	8.7	HGS07-102-01-1~7
GSJ-1-20-0.6	200	189	65	10	9.5	HGS07-102-02-1~7
GSJ-1-20-0.6	200	189	65	10	10	HGS07-102-03-1~7
GSJ-1-20-0.6	260	234	95	15	12.5	HGS07-102-04-1~7
GSJ-1-20-0.6	260	234	95	15	12.5	HGS07-102-05-1~7
GSJ-1-20-0.6	320	278	140	20	31	HGS07-102-06-1~7
GSJ-1-20-0.6	320	283	140	20	39.2	HGS07-102-07-1~7
GSJ-1-20-0.6	360	308	165	20	39	HGS07-102-08-1~7
GSJ-1-20-0.6	360	308	165	20	41.3	HGS07-102-09-1~7
GSJ-1-20-0.6	440	350	165	20	48	HGS07-102-10-1~7
GSJ-1-20-0.6	440	350	165	20	40	HGS07-102-11-1~7
GSJ-1-20-0.6	480	424	16	20	71	HGS07-102-12-1~7
GSJ-1-20-0.6	260	234	95	15	16.8	HGS07-106-01-1~7
GSJ-1-20-0.6	320	278	140	20	28.6	HGS07-106-02-1~7
GSJ-1-20-0.6	320	278	140	20	29.8	HGS07-106-03-1~7
GSJ-1-20-0.6	360	308	165	20	36.5	HGS07-106-04-1~7
GSJ-1-20-0.6	360	308	165	20	36.5	HGS07-106-05-1~7

PN=0.6MPa
型号标记	公称直径			外形尺寸		玻璃板		重量（kg）	通用图号
型号标记	I	II	III	H	L	直径	厚度	重量（kg）	通用图号
GSJ-4-1-0.6 GSJ-4-2-0.6 GSJ-4-3-0.6 GSJ-4-4-0.6 GSJ-4-5-0.6	25 25 25 40 40	40 50 65 80 100	40 50 65 80 100	260 320 320 360 360	234 278 278 308 308	95 140 140 165 165	15 20 20 20 20	17 28 30 36 38	HGS07-117-01-1~6 HGS07-117-02-1~6 HGS07-117-03-1~6 HGS07-117-04-1~6 HGS07-117-05-1~6

PN=0.6MPa
型号标记	公称直径			外形尺寸		玻璃板		重量（kg）	通用图号
型号标记	I	II	III	H	L	直径	厚度	重量（kg）	通用图号
GSJ-4-6-0.6 GSJ-4-7-0.6 GSJ-4-8-0.6 GSJ-4-9-0.6	25 40 50 50	40 50 65 80	50 65 80 100	320 320 360 360	278 278 308 308	140 140 165 165	20 20 20 20	27 29 37.5 38	HGS07-118-01-1~6 HGS07-118-02-1~6 HGS07-118-03-1~6 HGS07-118-04-1~6

L	181	266	266	300	320	356
H	200	260	320	360	380	440
DN	25	40	50	80	100	150

PN=0.6MPa
型号标记	公称直径	外形尺寸		玻璃板		重量（kg）	通用图号
型号标记	公称直径	H	L	直径	厚度	重量（kg）	通用图号
GSJ-5-25-0.6	25	200	197	65	10	8.8	HGS07-108-01-1~3
GSJ-5-32-0.6	32	260	242	95	15	13	HGS07-108-02-1~3
GSJ-5-40-0.6	40	260	242	95	15	14.2	HGS07-108-03-1~3
GSJ-5-50-0.6	50	320	286	140	20	23.2	HGS07-108-04-1~3
GSJ-5-70-0.6	70	320	286	140	20	31.4	HGS07-108-05-1~3
GSJ-5-80-0.6	80	360	316	165	20	38	HGS07-108-06-1~3
GSJ-5-100-0.6	100	360	316	165	20	39	HGS07-108-07-1~3
GSJ-5-125-0.6	125	440	364	165	20	66	HGS07-108-08-1~3

1.丝扣连接浮球旋转式视镜(mm)

L	110	110	120	120	120
H	75	75	80	85	90
DN	20	25	32	40	50

2.法兰连接浮球旋转式视镜(mm)

L	340	340	340	340	340
H	260	267	277	290	302
DN	65	80	100	125	150
